Злой самодельный гитарный Distortion

Вот он, злой самодельный Distortion, а точнее целых два!

↑ Схема дисторшна

Я делал в различных вариациях: все потцы на 250к или на 100к, что было. Различие в усилении и глубине регулировки тембра.
С потцами на 250к соответственно регулировки глубже, но и с сотками не плохо, если на выход поставить полевик.

Транзистор — полевик из серии КП303 или биполярник BC547 или подобный. С полевиком звук более плотный, более насыщен гармониками.
С биполярником — более рыхлый, бархатистый.
Педалька подойдет больше для тех, кто играет в мощные комбики, от 30W и более.

Мне понравился вариант с потцами на 100к, микрухой TL072 фирмы ST и полевиком КП303И на выходе, на своем комбаре, описанном ранее я наруливал как хард так и хеви саунд. Хотя многие отдали почтение варианту с потцами на 250к, микрухой JRC072 и с транзистором C945 на выходе.
Ручка тембра на мой взгляд работает очень здорово, ей можно плавно регулировать кол-во «песочка».

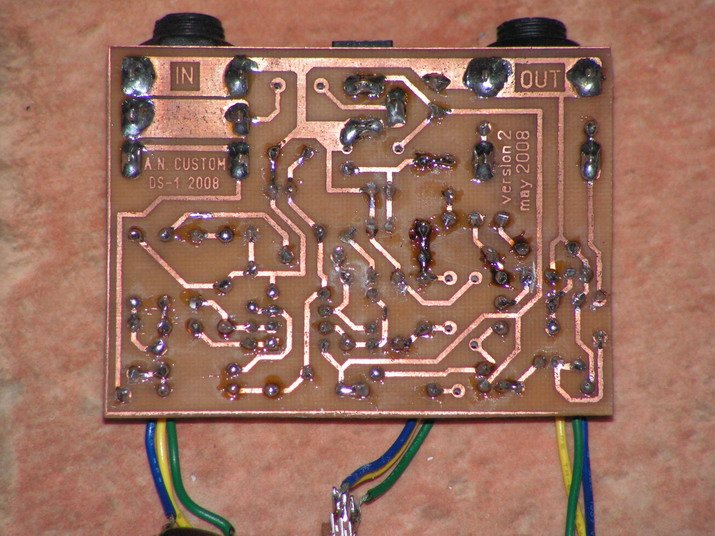

↑ Вид на собранную печатку

↑ Корпус

Корпус сделан моим другом. Он изготовлен из 2 мм алюминиевого листа, а точнее из бака от какойто стиральной машины.

↑ Печатка в .lay

🎁distortion-1-kp303i1.rar  20.95 Kb ⇣ 317

Вторая версия педали, номиналы подписаны на плате:
🎁gtm-ds-1-ver_2_0_lay.7z  26.45 Kb ⇣ 44

↑ Сэмплы

Тут семплы, записанные с тремя вариациями деталей схемы.
Все было записано по схеме: гитара > примочка > комбик > динамический микрофон > микшер > кассетный магнитофон.
Микрофон был направлен (это очень важно!) в центр динамика. Потом все это дело было оцифровано на компьютере в формат MP3.

В названиях файлов указаны номиналы используемых потенциомметров, тип микросхемы(ОУ) и транзистора.







🎁r100k-jrc072-c945.rar  1.16 Mb ⇣ 840
🎁r100k-tl072-kp303i.rar  603.01 Kb ⇣ 724
🎁r250k-jrc072-c945.rar  1.43 Mb ⇣ 596
